| 1.구조 및 특징 |
| |
| ◎ 용도 : |
다량의 폐OIL 및 부유성 SLUDGE가 발생하는 집중 COOLANT SYSTEM용
절삭유 TANK에 |
| |
적용합니다. |
| |
|
| ◎ 구성 : |
CLEAN TANK에 부유되는 폐OIL 및 기타 부유물들은 OIL SKIMMER의
BELT(FELT재질)에 |
| |
흡착되어 올라옵니다.
BELT에 흡착된 폐OIL 및 기타 부유물들은 PLATE에 의해 SCRAPING
되어 SLUDGE SKIMMER로 보내어집니다.
SLUDGE SKIMMER에서 부유물, 일부 폐OIL등이 SCRAPER에 의해
폐유 BOX로 배출되며 SLUDGE SKIMMER 내부의 유수 분리 장치에
의해 CLEAN액은 CLEAN TANK로 폐OIL은 폐유 BOX로 보내어집니다. |
| |
|
| ◎ 특징 : |
폐OIL 및 기타 부유물을 동시에 제거할 수 있습니다. |
| |
AL 절삭 가공 LINE의 경우 CLEAN액에 부상되어 있는 SCUM 및
SUDGE등의 제거에도 탁월한 성능을 발휘합니다.
FC 절삭 가공 LINE의 경우 CLEAN액에 부상되어 있는 카본 가루의 제거에도
탁월한 성능을 발휘합니다. |
|
| |
 |
| |

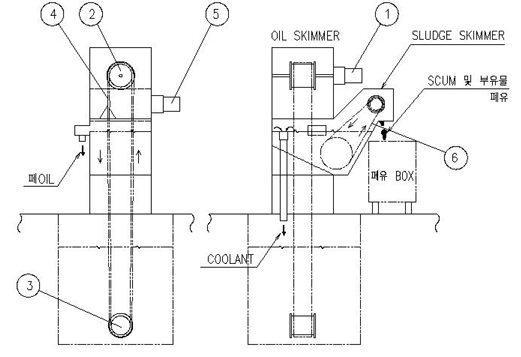

| 2. 구조도 |
 |
| 품 번 |
명 칭 |
| 1 |
구동 MOTOR (OIL
SKIMMER용) |
| 2 |
DRUM |
| 3 |
IDEL WHEEL |
| 4 |
BELT |
| 5 |
구동 MOTOR (SLUDGE
SKIMMER용) |
| 6 |
CHAIN & SCRAPER |
|
| |
| 3. 운전 및 설치시
주의 사항 |
1) 설치시 장비의 수평이 잘나오도록
설치 할 것. (여과능력을 감소시키는 요인이 됩니다.)
2) 초기운전시 유수분리용 관로의 수위를 조정하여 SETTING 하여주십시오.
사용하면서 폐OIL의 유입시 다시 한번 미세조정하여 사용합니다.
3) SLUDGE SKIMMER는 초기운전시 CHAIN의 장력을 조정하여 SLUDG가
잘 이송 할 수 있도록합니다.
4) OIL SKIMMER BELT는 CASE 내부의 TENSION 장치로 조절하여 느슨하지
않도록 한다.
* 장력이 너무세면 MOTOR의 부하요인이 됩니다. |
| |
| 품 명 |
사 양 |
수량 |
MAKER |
| MOTOR(OIL) |
S9160GTH,S9KC150BH |
1 |
성 신 |
| MOTOR(SLUDGE) |
S9160GTH,S9KC90BH-S + S9GX10B-S |
1 |
성 신 |
| BELT |
니트랄벨트 |
1 |
ISAAC |
| MAIN CHAIN |
RF2050S x A2/10LINK , 40LINK x 2열 |
1 |
동 서 |
| SPROCKET |
RS50 x 16T |
2 |
ISAAC |
|
| |
|
|
| |
 |
| 1.
외형치수 |
 |
| |
| 단위 : mm |
| MODEL |
벨트폭 |
A |
B |
C |
D |
E |
| OSC-100 |
100 |
350 |
810 |
1130 |
610 |
000 |
| OSC-200 |
200 |
350 |
940 |
1185 |
635 |
000 |
|
| |
| 2.
주요 부품 사양 |
| 품 명 |
사 양 |
수량 |
MAKER |
| MOTOR(OIL) |
S9160GTH,S9KC150BH |
1 |
SPG |
| MOTOR(SLUDGE) |
S9160GTH,S9KC90BH-S
+ S9GX10B-S |
1 |
SPG |
| BELT |
니트랄벨트 |
1 |
ISAAC |
| MAIN CHAIN |
RF2050S x A2/10LINK
, 40LINK x 2열 |
1 |
동
서 |
| SPROCKET |
RS50 x 16T |
2 |
ISAAC |
|
| |
| 3.
기타 |
- 재질 : MILD STEEL
- 도장 : 분체 열처리
- 폐유 BOX는 공급 제외 |
|
| |
|
|
| |
 |
| 1.
외형치수 |
 |
| |
| 단위 : mm |
| MODEL |
벨트폭 |
A |
B |
C |
D |
E |
F |
| OSC-100M |
100 |
610 |
305 |
230 |
535 |
300 |
250 |
|
| |
| 2.
주요 부품 사양 |
| 품 명 |
사 양 |
수량 |
MAKER |
| MOTOR(OIL) |
S9160GTH,S9KC200BH |
1 |
SPG |
| MOTOR(SLUDGE) |
S9160GTH,S9KC200BH |
1 |
SPG |
| BELT |
니트랄벨트 |
1 |
ISAAC |
| MAIN CHAIN |
RS50 x A1/10LINK |
1 |
동
서 |
| SPROCKET |
RS50 x 10T |
2 |
ISAAC |
|
| |
3. 기타
- 재질 : MILD STEEL
- 도장 : 분체 열처리
- 선택사양 : 폐유 BOX , 조작반
|
 |
|
|
| |
|
|
| |
 |
| 1.
외형치수 |
 |
| |
| 단위 : mm |
| MODEL |
벨트폭 |
A |
B |
C |
D |
| OS-100 |
100 |
440 |
310 |
460 |
400 |
|
| |
| 2.
주요 부품 사양 |
| 품 명 |
사 양 |
수량 |
MAKER |
| MOTOR |
S9160GTH,S9KC120BH |
1 |
SPG |
| BELT |
니트랄벨트 |
1 |
ISAAC |
|
| |
| 3.
기타 |
- 재질 : MILD STEEL
- 도장 : 분체 열처리
- 폐유 BOX는 공급 제외 |
|
| |
| |
| |
